型材加工中心PYE系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪型材加工中心PYE系列主要應用于：軌道交通、航空航天等行業的材料加工。

產品詳情


產品特點：

普拉迪數控機床高精度重型立式復合型材加工中心PYE

1.普拉迪數控機床PYE是一臺集鉆孔、攻牙、銑削、為一體的CNC復合型材加工中心；
2.使用國際專用CNC數控系統；
3.適用于各種鋼、鋁、銅金屬與非金屬的加工；
4.采用加大型號的零部件，可滿足重型加工需求；
5.采用全防護鈑金設計；
6.效率高、精度高、加工強度高；

7.配有自動排屑機，方便清理；

8.廣泛應用于：軌道交通、機械配件、線性模組導軌、通訊等行業的材料加工。

產品參數：

參數表 - PYE系列
	PYE-CNC2500	PYE-CNC4500	PYE-CNC6500	PYE-CNC2500B	PYE-CNC4500B	PYE-CNC6500B
行程	BT40			BT50
X 軸行程	2500mm	4500mm	6500mm	2500	4500mm	6500mm
Y 軸行程	650mm	650mm	650mm	650mm	650mm	650mm
Z 軸行程	700mm	700mm	700mm	700mm	700mm	700mm
主軸
主軸轉速	12000rpm	12000rpm	12000rpm	8000rpm	8000rpm	8000rpm
主軸錐孔	BT40	BT40	BT40	BT50	BT50	BT50
刀庫
刀庫形式	圓盤式 Disc type			圓盤式 Disc type
刀庫容量	24 pcs	24 pcs	24 pcs	24 pcs	24 pcs	24 pcs
換刀時間	2 sec	2 sec	2 sec	2 sec	2 sec	2 sec
移動速度
X軸移動	60 m/min	60 m/min	60 m/min	60m/min	60m/min	60m/min
Y軸移動	36 m/min	36 m/min	36 m/min	36 m/min	36 m/min	36 m/min
Z軸移動	36 m/min	36 m/min	36 m/min	36 m/min	36 m/min	36 m/min
切削進給速度X/Y/Z	1~15000 mm/min			1~15000 mm/min
馬達功率	FANUC / SIEMENS			FANUC / SIEMENS
主軸驅動馬達	11-18.5kw / 13-27kw			15-18.5kw / 17-42.4kw
X驅動馬達	6.0kw / 5.2kw			6.0kw / 8.2kw
Y驅動馬達	3.0kw / 3.1kw			3.0kw / 5.4kw
Z驅動馬達	3.0kw / 3.1kw			3.0kw / 4.3kw
潤滑冷卻系統
潤滑系統	自動潤滑	自動潤滑	自動潤滑	自動潤滑	自動潤滑	自動潤滑
冷卻系統	噴水冷卻	噴水冷卻	噴水冷卻	噴水冷卻	噴水冷卻	噴水冷卻
精確度
X軸定位精度	0.03mm（光柵0.01mm）			0.03mm（光柵0.01mm）
Y/Z軸定位精度	0.015mm	0.015mm	0.015mm	0.015mm	0.015mm	0.015mm
重復定位精度	0.015mm	0.015mm	0.015mm	0.015mm	0.015mm	0.015mm
機械規格
氣壓需求	6kg/cm2	6kg/cm2	6kg/cm2	6kg/cm2	6kg/cm2	6kg/cm2
操作系統	SIEMENS / FANUC			SIEMENS / FANUC

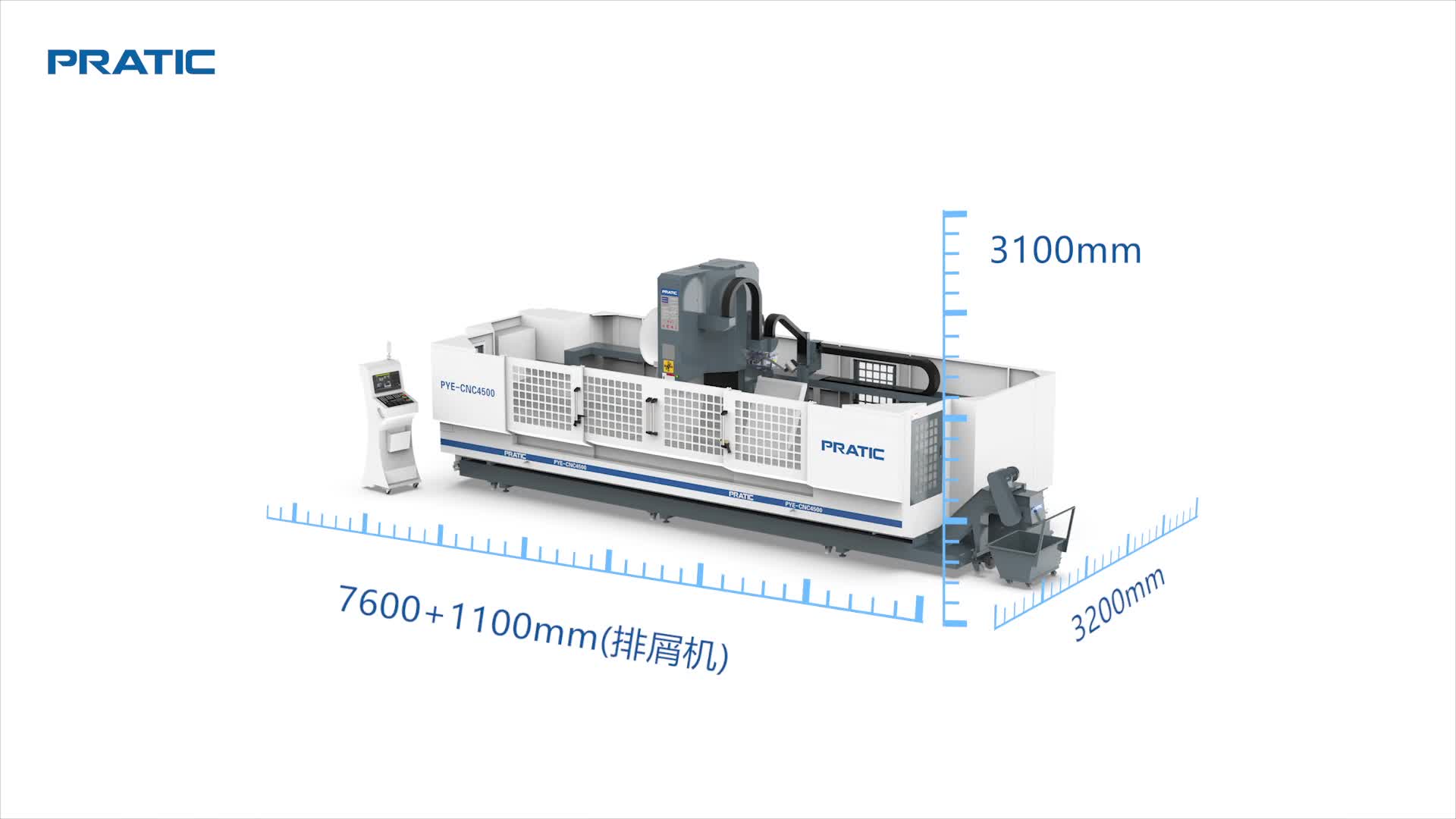

高度	3100mm	3100mm	3100mm	3100mm	3100mm	3100mm
占地面積	7000x3100mm	9000x3100mm	10900x3100mm	7000x3100mm	9000x3100mm	10900x3100mm
重量	12/14.5/16.5T	12/14.5/16.5T	12/14.5/16.5T	12/14.5/16.5T	12/14.5/16.5T	12/14.5/16.5T
