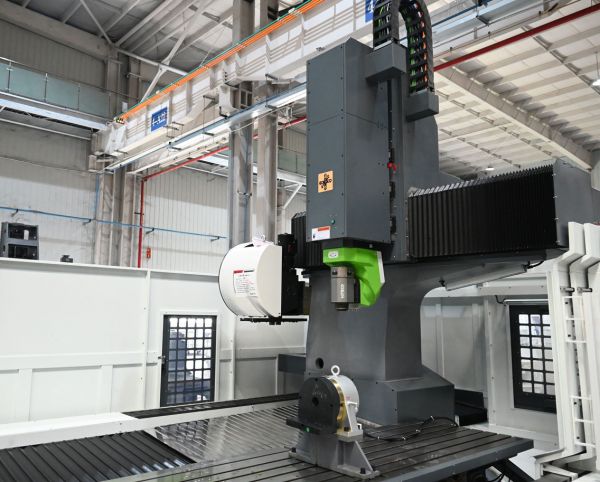

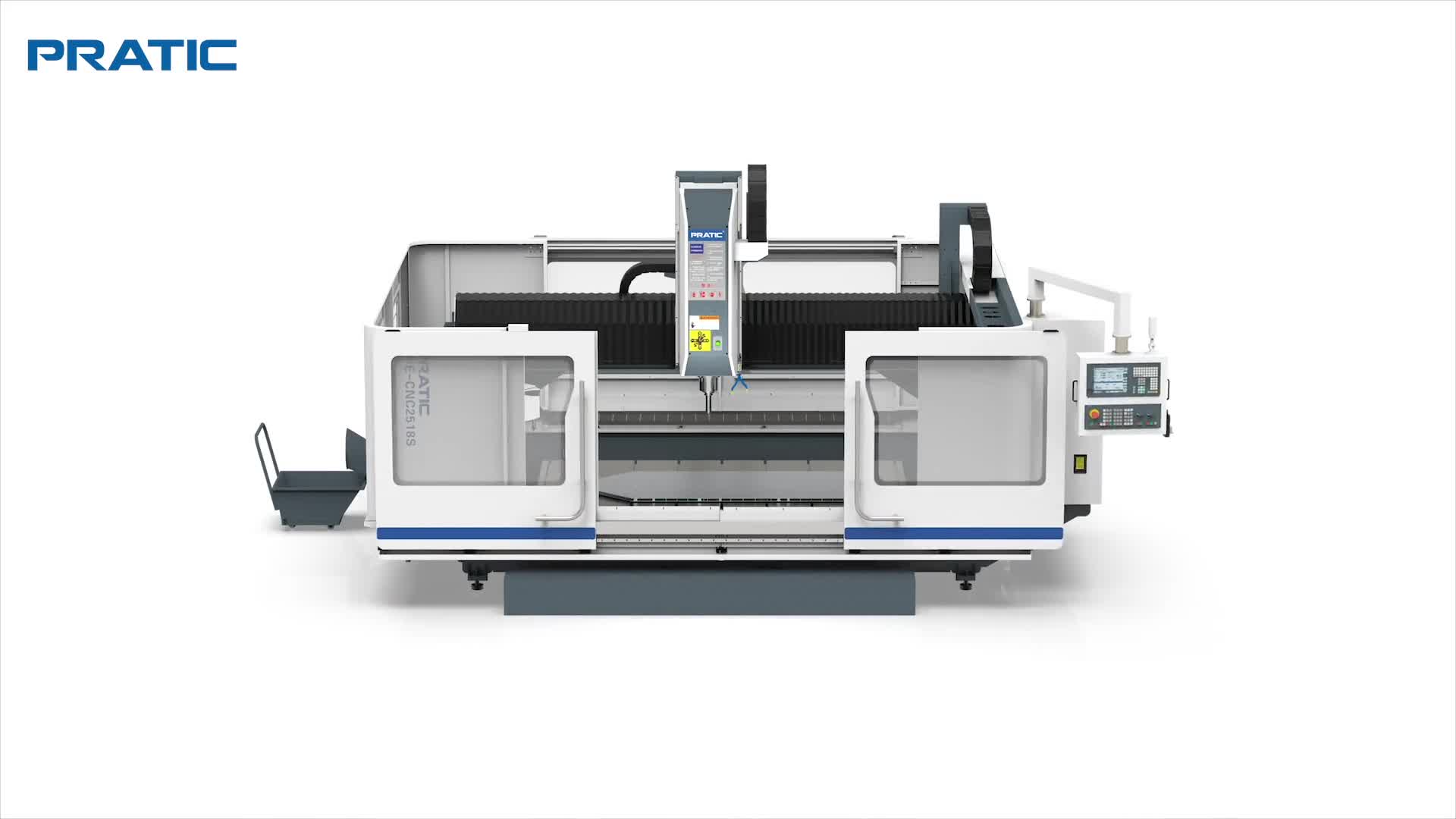

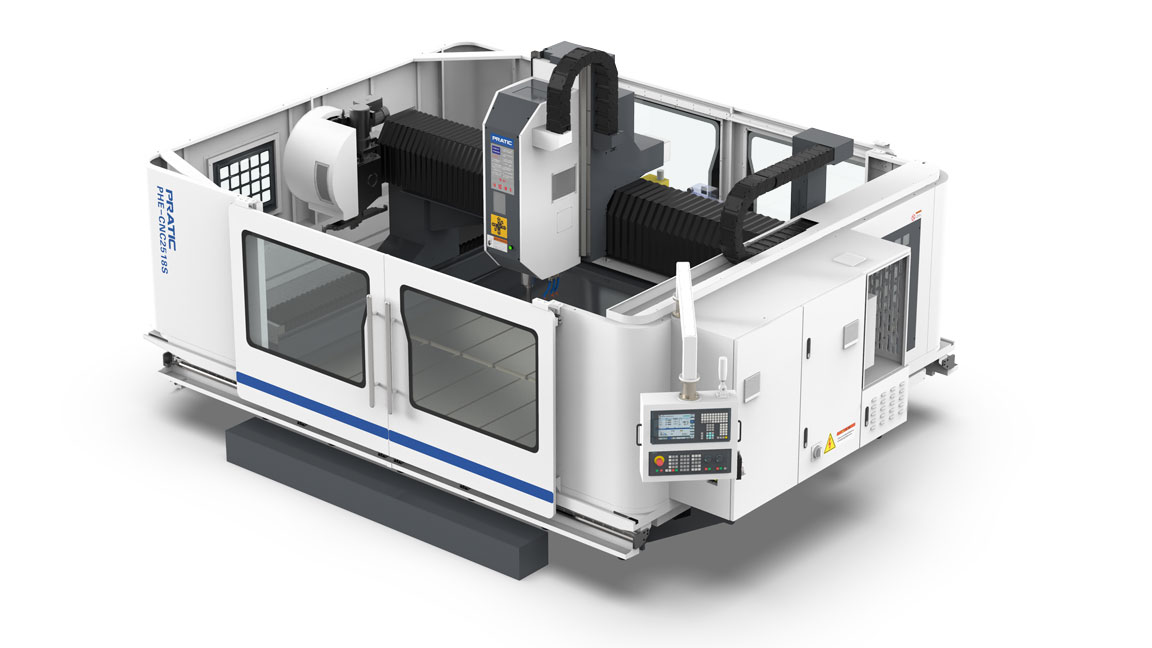

型材加工中心PHE2518龍門系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

產品特點：本機型是采用全焊接床身的輕量化結構龍門，為經濟型高速加工龍門。采用矮床身設計模式，上下料操作更人性化。廣泛應用于:新能源電池托盤、鋁模具、平板類零件等板材類加工，專注中型鋁銅板材、大尺寸工件切削領域，速度快、加工效率高。適用于小去

產品詳情

產品特點：

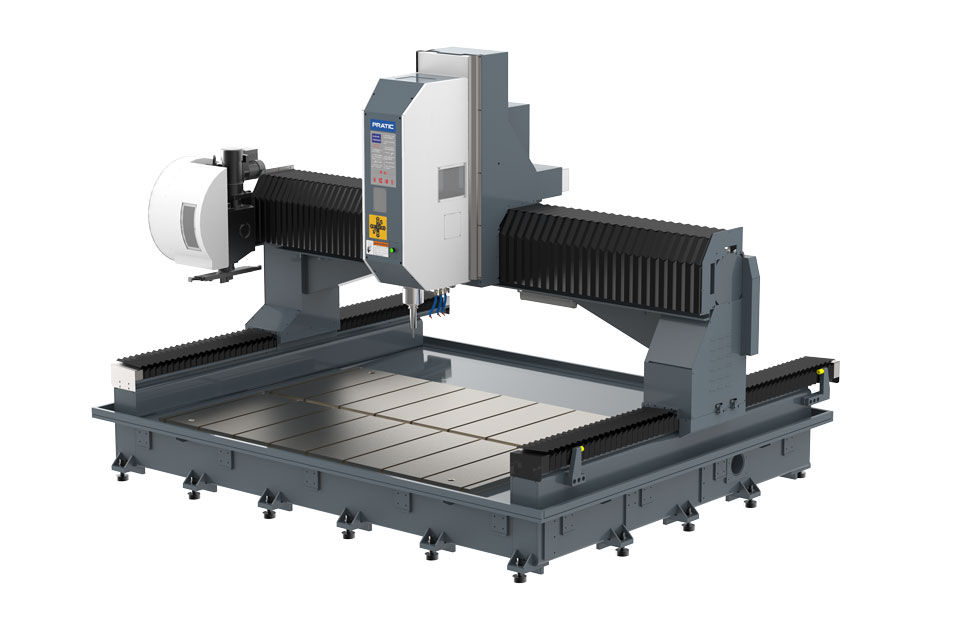

本機型是采用全焊接床身的輕量化結構龍門，為經濟型高速加工龍門。

采用矮床身設計模式，上下料操作更人性化。廣泛應用于:新能源電池托盤、鋁模具、平板類零件等板材類加工，專注中型鋁銅板材、大尺寸工件切削領域，速度快、加工效率高。適用于小去除量的銅、鋁和非金屬材料的CNC加工。

產品參數：

參數表 - PHE-CNC2518S
行程	單位	PHC-CNC2518S
X軸行程	mm	2500
Y軸行程	mm	1800
Z軸行程	mm	550
工作臺
工作臺尺寸 (寬 x 長)	mm	2500/1800
最大承載	kg/m2	500
主軸
		FANUC	SIEMENS
主軸轉速	rpm	12000	12000
主軸功率(S1/S6)	kW	7.5/15	9/21.2
主軸錐孔	/	BT40/SK40/CAT40	BT40/SK40/CAT40
X軸驅動馬達	kw	X₁:3.0 X₂:3.0	X₁:3.1 X₂:3.1
YZ軸驅動馬達	kw	Y：3.0 Z:3.0	Y：3.1 Z: 3.1
刀庫 (選配)
刀庫容量	pcs	24
最大刀具直徑 (滿刀)	mm	Ф75
最大刀具直徑 (空位)	mm	Ф150
最大刀具長度	mm	250
最大刀具重量	kg	8
移動速度
快移速度X/Y/Z	m/min	40/40/20
切削進給速度X/Y/Z	mm/min	15000
精確度
定位精度X軸	mm	0.03
重復定位精度X軸	mm	±0.01
定位精度Y/Z軸	mm	Y:0.03 Z:0.015
重復定位精度Y/Z軸	mm	±0.01
機械規格
氣壓需求	kg/cm2	6
數控系統	/	FANUC/SIEMENS
高度	mm	2800
占地面積	mm	6000×3800
重量	t	11
