型材加工中心

型材加工中心

普拉迪型材加工中心PBS系列主要應用于：汽車、軌道交通等行業的鋁鋼型材加工。

您所在的位置： 首頁>>產品中心>>型材加工中心>>型材加工中心PBS系列

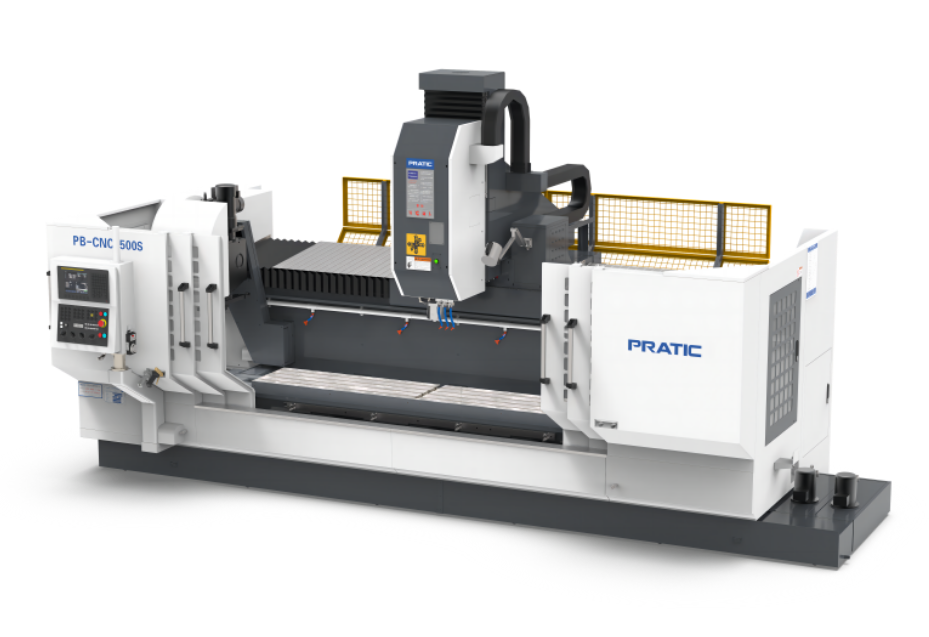

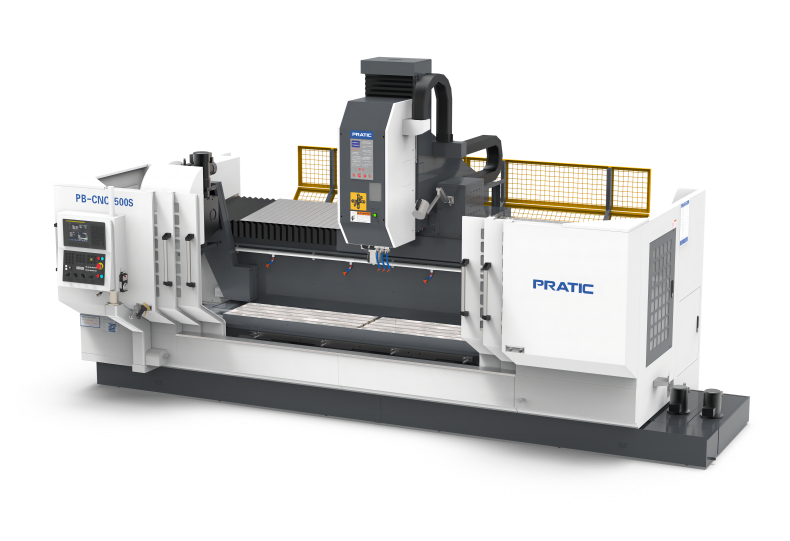

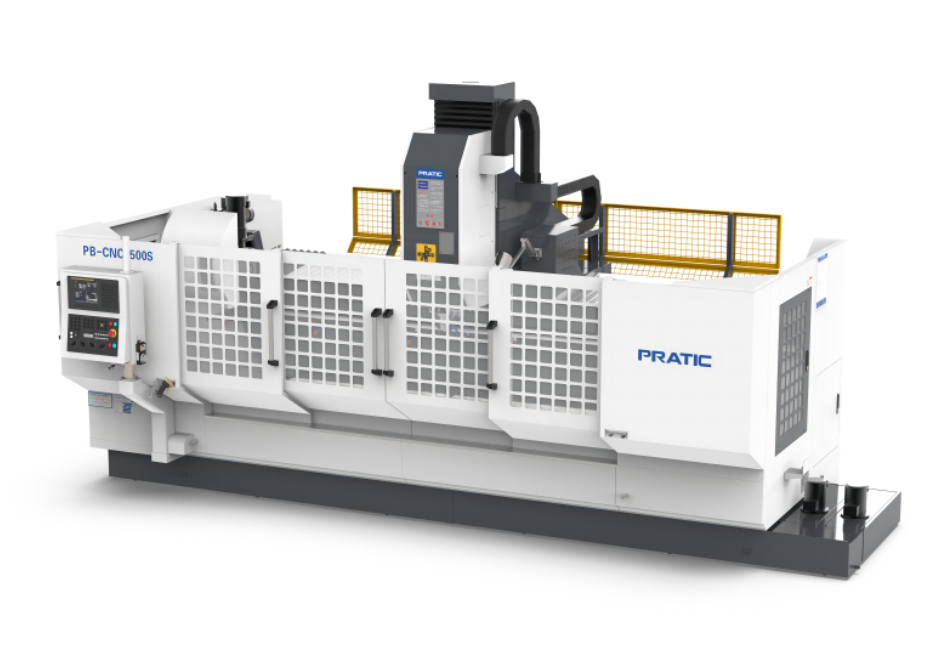

型材加工中心PBS系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪型材加工中心PBS系列主要應用于：汽車、軌道交通等行業的鋁鋼型材加工。

產品詳情

PBS系列型材復合加工中心


產品特點：

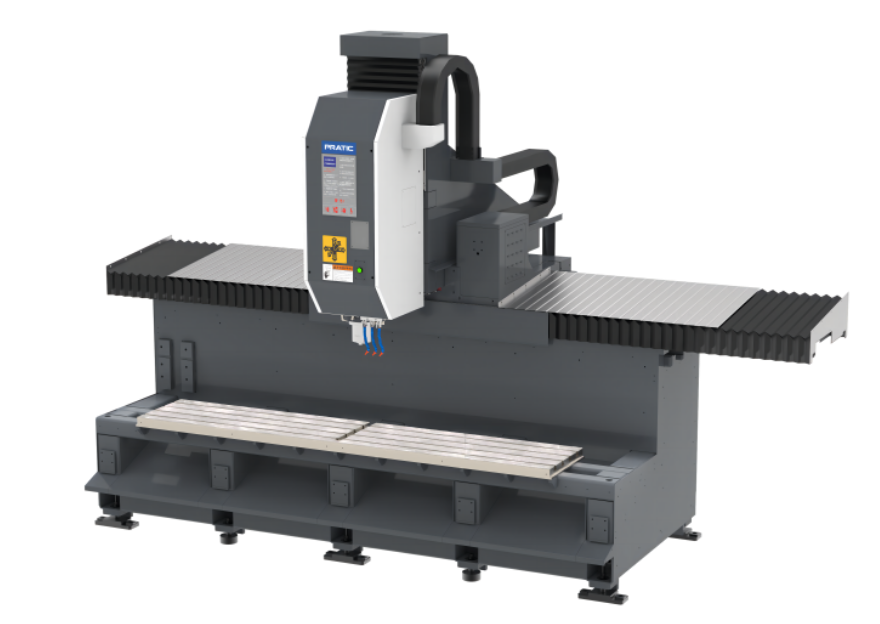

1.普拉迪型材加工中心PBS系列采用BT40焊接床身Welded Bed


2.2500機型可選配三軸絲桿，滿足更高加工精度要求，快移速度達50m/min，設備動態性能更優越，加速度更高。


3.主要應用于：汽車、軌道交通、機械制造等行業的鋁、鋼型材加工。


產品參數：

參數表 - PB-CNC2500S/4500S/6500S（焊接）
行程單位PB-CNC2500SPB-CNC4500SPB-CNC6500S
X 軸mm 250045006500
Y 軸mm400400400
Z 軸mm450450450
主軸
主軸轉速rpm 120001200012000
主軸錐孔/BT40/SK40/CAT40 BT40/SK40/CAT40 BT40/SK40/CAT40
刀庫
刀庫形式/圓盤式 Disc type圓盤式 Disc type圓盤式 Disc type
刀庫容量pcs242424
換刀時間（刀對刀）sec222
移動速度
X軸移動m/min606060
Y軸移動m/min363636
Z軸移動m/min363636
X/Y/Z進給速度mm/min150001500015000
馬達功率
FANUC / SIEMENS
主軸功率
7.5/15kW  /     9/21.2kW
X/Y/Z驅動馬達
3.0/3.0/3.0   kW  /    3.1/3.1/3.1 kW
潤滑冷卻系統
絲桿潤滑
自動導軌油潤滑裝置
切削冷卻
噴水式切削冷卻系統
精確度
X軸定位精度mm0.020.020.02
Y/Z軸定位精度mm0.0150.0150.015
重復定位精度mm0.010.010.01
機械規格
氣壓需求mm6kg/cm26kg/cm26kg/cm2
高度mm280028002800
占地面積mm4100×35006550×35008750×3500
重量T7.27.79.2

加工實例：


                           65fd70e93a1fd.jpg                     65fd6bba152ea.png

                                             65fd70835fef6.jpg                                            65fd72499e8cc.jpg


    01 汽車 前保險杠.1.png     01 汽車 后保險杠.1.png     01 汽車 行李架.1.png
