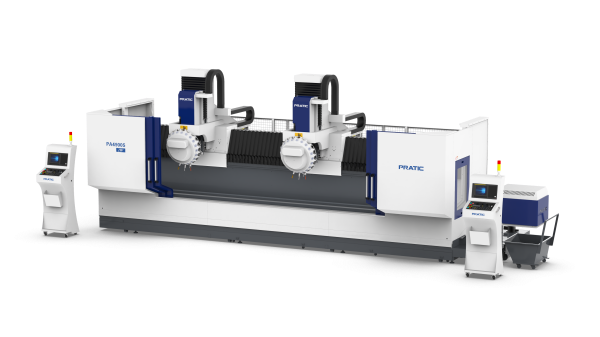

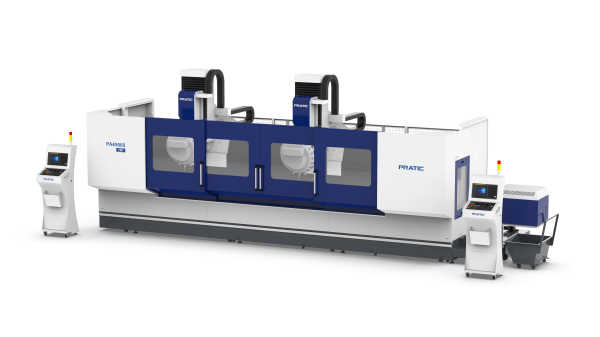

雙機頭型材加工中心PA4900S-2W系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

PA雙頭型材加工中心可廣泛應用于電子電器、定制家居、鋁型材邊框等型材件批量加工。

產品詳情

產品特點：

普拉迪雙機頭數控機床高床身結構復合立式鋁型材加工中心PA系列

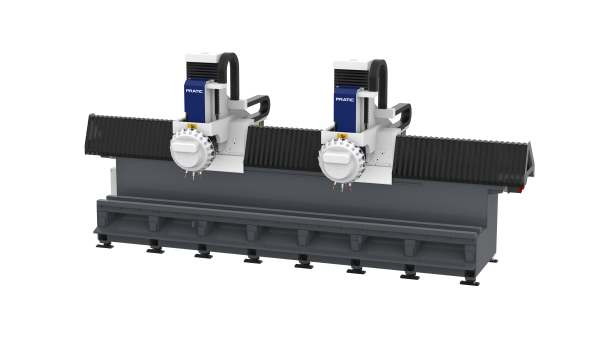

1.PA機型采用高床身結構，有效防護水屑飛濺到設備外部，同時有效保護導軌、絲桿等重要零件，提高設備壽命及可靠性；

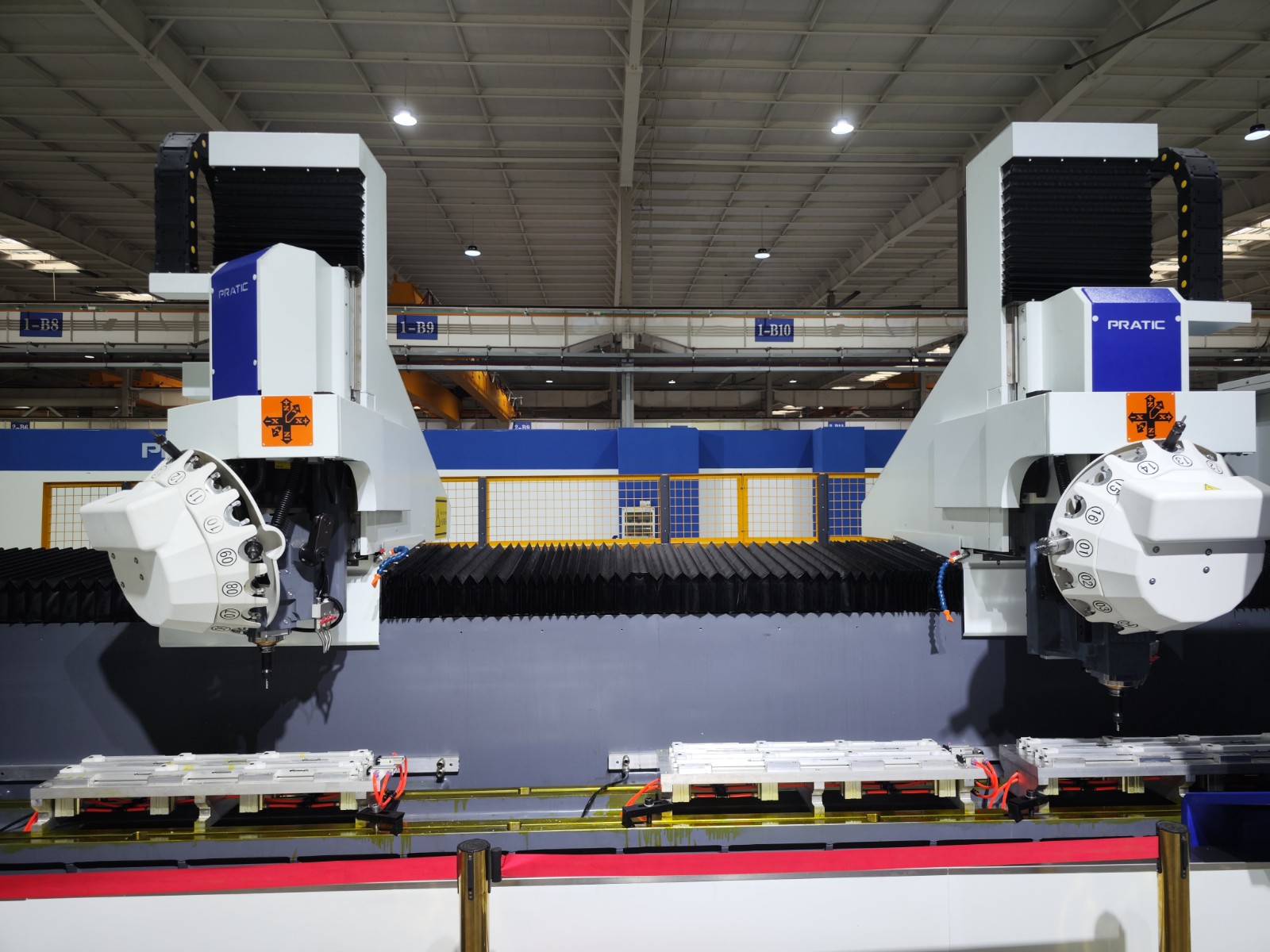

2.4900機型可選配雙機頭，快速速度達50m/min，設備動態性能更優越，加速度更高；
3.工作臺底部設計大斜面排屑，清理及排屑效果更方便；
4.廣泛應用于：電子電器、定制家居、鋁型材邊框等型材件加工。

產品參數：

參數表 - PA4900S-2W
行程	PA4900S-2W
X 軸	2050（左/右）mm
Y 軸	400mm
Z 軸	400mm
主軸
主軸轉速	12000rpm
主軸錐孔	BT30/SK30/CAT30
刀庫
刀庫形式	飛碟式 UFO-type magazine
刀庫容量	16/21 pcs
相鄰換刀時間	3sec
移動速度
X軸快移速度	50m/min
Y軸快移速度	36m/min
Z軸快移速度	36m/min
X/Y/Z切削進給速度	15000mm/min
操作系統	FANUC / SIEMENS
主軸驅動馬達	5.5/11 kw / 7.5/16.2 kW
X驅動馬達	3.0kw / 3.5kw
Y驅動馬達	3.0kw / 3.5kw
Z驅動馬達	3.0kw / 3.5kw
潤滑冷卻系統
潤滑系統	自動潤滑 Automatic
冷卻系統	噴水冷卻 Water cooling
精確度
X軸定位精度	0.02mm（光柵0.01mm）
Y/Z軸定位精度	0.015mm
重復定位精度	0.01mm
機械規格
氣壓需求	6kg/cm2
高度	2800mm
占地面積	6550×3500mm
重量	8.7t
