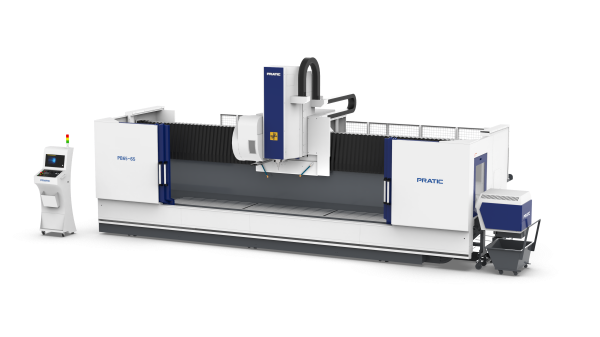

PB65系列型材復合加工中心
PB65-25（標配橫梁版）
PB65-45（無橫梁版）
產品特點：
普拉迪數控機床PB65系列型材加工中心

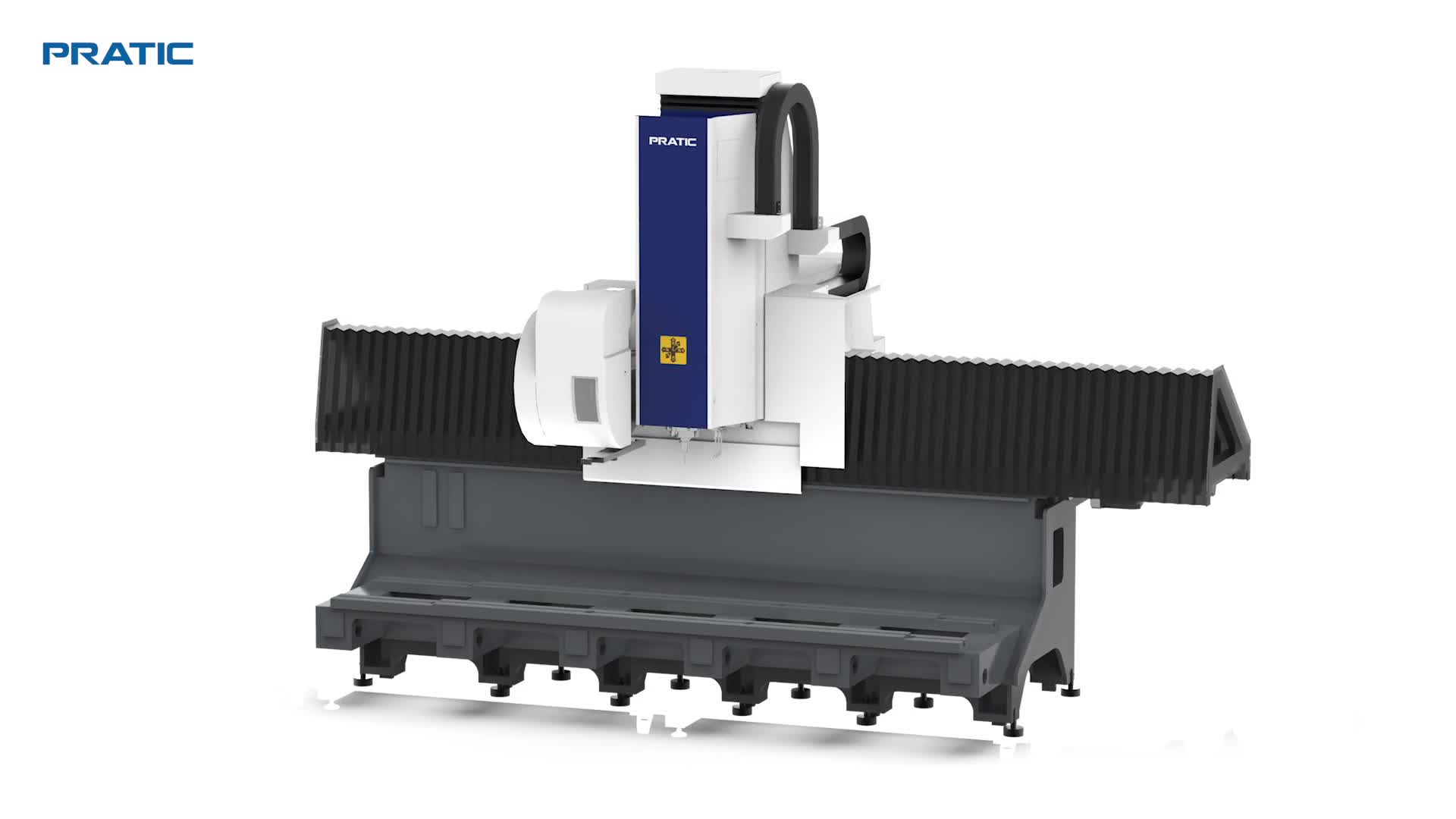

1.PB機型采用高床身結構，有效防護水屑飛濺到設備外部，同時有效保護導軌、絲桿等重要零件，提高設備壽命及可靠性；
2.18、25機型標配三軸絲桿和橫梁，滿足更高加工精度的需求，快移速度達50m/min，設備動態性能更優越，加速度更高，45、65機型不標配橫梁；
3.工作臺底部設計大斜面排屑，清理及排屑更方便;
4.主要應用于:汽車、軌道交通、機械制造等行業的鋁、鋼型材加工。
產品參數：
| 參數表 - PB65-18/25/45/65（鑄件） | |||||
| 行程 | 單位 | PB65-18 | PB65-25 | PB65-45 | PB65-65 |
| X 軸 | mm | 1800 | 2500 | 4500 | 6500 |
| Y 軸 | mm | 650 | 650 | 650 | 650 |
| Z 軸 | mm | 700 | 700 | 700 | 700 |
| 主軸 | |||||
| 主軸轉速 | rpm | 12000 | 12000 | 12000 | 12000 |
| 主軸錐孔 | / | BT40/SK40/CAT40 | BT40/SK40/CAT40 | BT40/SK40/CAT40 | BT40/SK40/CAT40 |
| 刀庫 | |||||
| 刀庫形式 | / | 圓盤式 | 圓盤式 | 圓盤式 | 圓盤式 |
| 刀庫容量 | pcs | 24 | 24 | 24 | 24 |
| 換刀時間（刀對刀） | sec | 2 | 2 | 2 | 2 |
| 移動速度 | |||||
| X軸移動 | m/min | 50 | 50 | 50 | 50 |
| Y軸移動 | m/min | 36 | 36 | 36 | 36 |
| Z軸移動 | m/min | 36 | 36 | 36 | 36 |
| X/Y/Z進給速度 | mm/min | 15000 | 15000 | 15000 | 15000 |
| 系統 | FANUC / SIEMENS | ||||
| 主軸功率 | 11/18.5kW / 11/23.2kW | ||||
| X/Y/Z驅動馬達 | 3.0/3.0/3.0 kW / 5.5/3.5/5.5 kW | ||||
| 潤滑冷卻系統 | |||||
| 絲桿潤滑 | 自動導軌油潤滑裝置 | ||||
| 切削冷卻 | 噴水式切削冷卻系統 | ||||
| 精確度 | |||||
| X軸定位精度 | mm | 0.02(光柵0.01) | 0.02(光柵0.01) | 0.02(光柵0.01) | 0.02(光柵0.01) |
| Y/Z軸定位精度 | mm | 0.015 | 0.015 | 0.015 | 0.015 |
| 重復定位精度 | mm | 0.01 | 0.01 | 0.01 | 0.01 |
| 機械規格 | |||||
| 高度 | mm | 3800 | 3800 | 3800 | 3800 |
| 占地面積 | mm | 4100×3550 | 4900×3550 | 6900×3550 | 9000×3550 |
| 重量 | T | 6 | 8 | 10 | 12 |
