四軸型材加工中心PDE4D系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪四軸型材加工中心PDE4D主要應用于軌道交通、模組導軌等行業的材料加工。

產品詳情


產品特點：

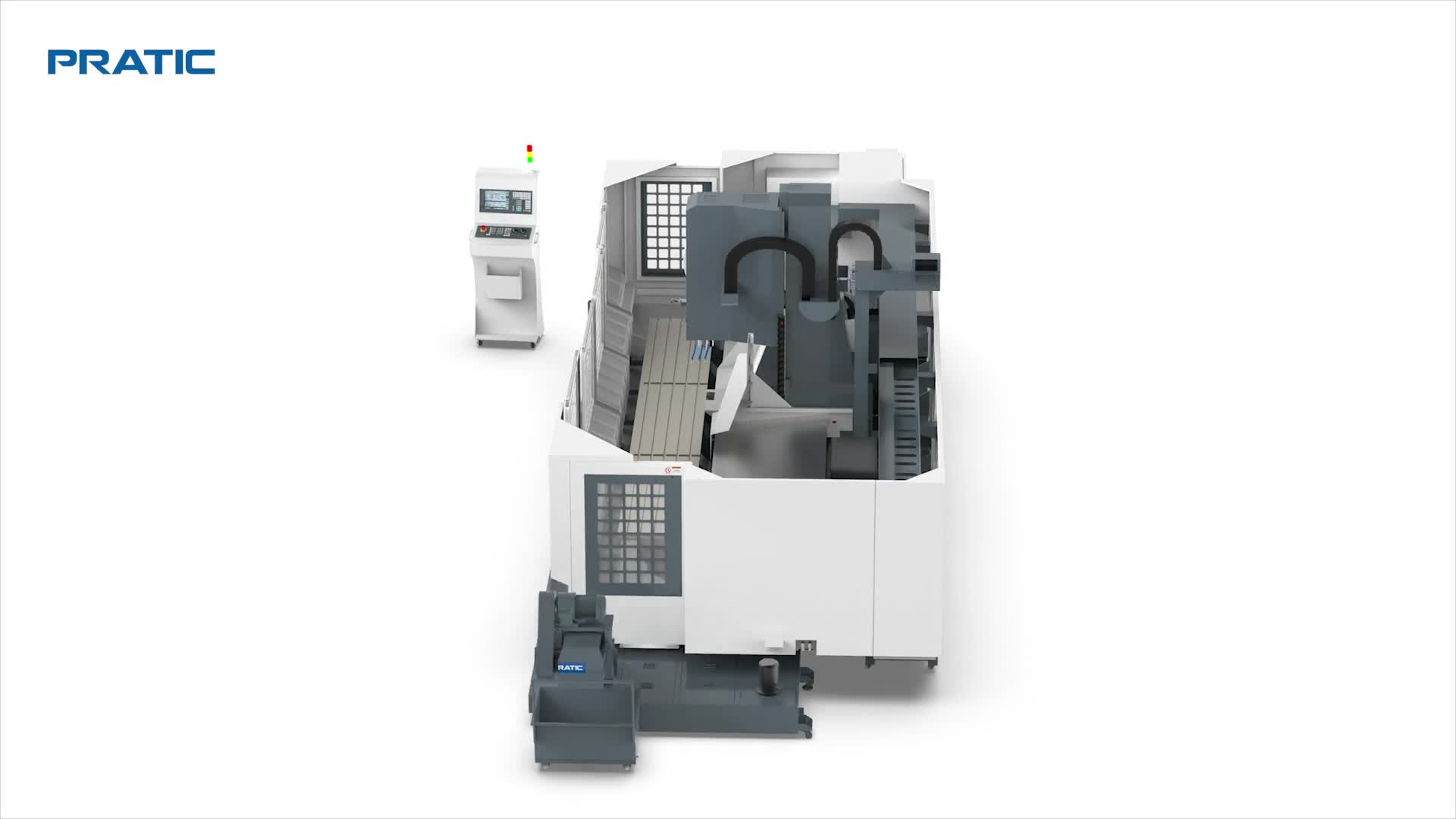

普拉迪數控機床重型高精度復合立式型材加工中心PDE4D

1.普拉迪四軸型材機PDE4D是一臺集鉆孔、攻牙、銑削為一體的CNC復合型材加工中心；

2.使用國際專用CNC數控系統；

3.適用于各種鋼、鋁、銅金屬與非金屬的加工；

4.采用加大型號的零部件，可滿足重型加工需求；

5.采用全防護鈑金設計；

6.加工效率高、精度高、強度高；

7.配有自動排屑機，方便清理；

8.廣泛應用于：汽車行業、軌道交通、機械配件、線性模組導軌、通訊等行業的材料加工。


產品參數：

參數表 - PDE4D
行程2500~6500mm（可定制其它長度）
X 軸2500/4500/6500mm
Y 軸500mm
Z 軸700mm
B 軸±90°（主軸繞Y軸旋轉）
主軸

主軸轉速18000rpm
主軸錐孔BT40
刀庫

刀庫形式圓盤式
刀庫容量24pcs
換刀時間2sec
移動速度

X軸移動55m/min
Y軸移動36m/min
Z軸移動28m/min
X/Y/Z切削進給速度

1~15000mm/min

操作系統FANUC
SIEMENS
主軸驅動馬達16/18.5kw16/18.5kw
X驅動馬達3.0kw3.1kw
Y驅動馬達3.0kw3.1kw
Z驅動馬達3.0kw3.1kw
潤滑冷卻系統

潤滑系統自動潤滑
冷卻系統噴水冷卻
精確度

X軸定位精度0.03mm（光柵0.01mm）
Y/Z軸定位精度0.015mm
重復定位精度0.015mm
機械規格

氣壓需求6kg/cm2
高度3200mm
占地面積6700/8800/10700 x 3400mm
重量11/12.5/15 T

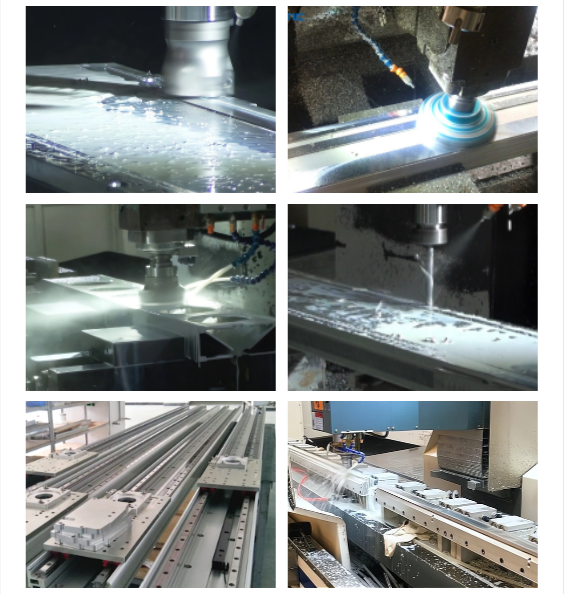

加工實例：

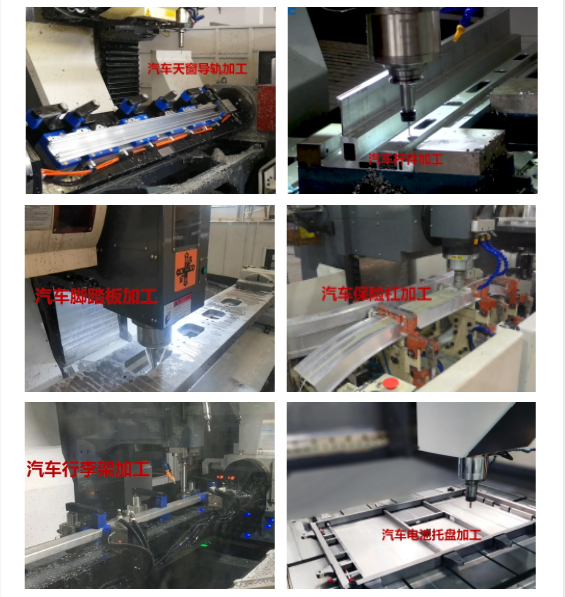

普拉迪數控機床重型高精度復合立式型材加工中心PDE（一）

普拉迪數控機床重型高精度復合立式型材加工中心PDE（二）
