型材加工中心

型材加工中心

普拉迪型材加工中心PDE系列主要應用于：軌道交通、航空航天等行業的材料加工。

您所在的位置： 首頁>>產品中心>>型材加工中心>>型材加工中心PDE系列

型材加工中心PDE系列

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪型材加工中心PDE系列主要應用于：軌道交通、航空航天等行業的材料加工。

產品詳情


產品特點：

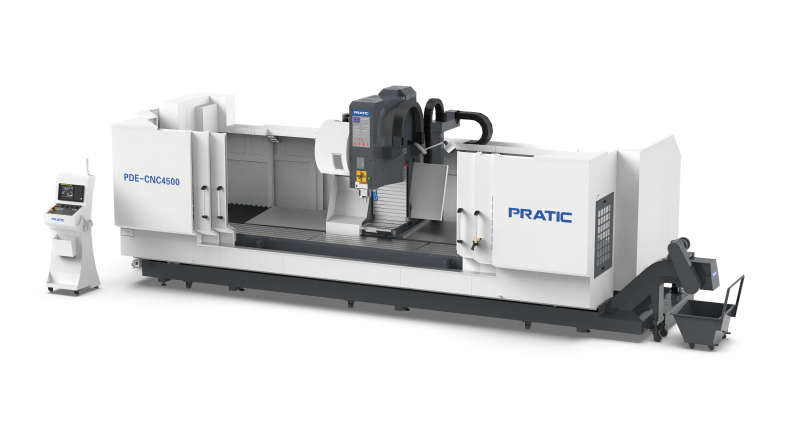

普拉迪數控機床重型高精度復合立式型材加工中心PDE

1.普拉迪數控機床PDE是一臺集鉆孔、攻牙、銑削為一體的CNC復合型材加工中心；

2.使用國際專用CNC數控系統；

3.適用于各種鋼、鋁、銅金屬與非金屬的加工；

4.采用加大型號的零部件，可滿足重型加工需求；

5.采用全防護鈑金設計；

6.加工效率高、精度高、強度高；

7.配有自動排屑機，方便清理；

8.廣泛應用于：汽車行業、軌道交通、機械配件、線性模組導軌、通訊等行業的材料加工。


產品參數：


參數表 - PDE-CNC2500/4500/6500
行程單位PDE-CNC2500PDE-CNC4500PDE-CNC6500
X 軸mm250045006500
Y 軸mm550550550
Z 軸mm700700700
主軸
主軸轉速rpm120001200012000
主軸錐孔/BT40BT40BT40
刀庫
刀庫形式/圓盤式圓盤式圓盤式
刀庫容量pcs24pcs24pcs24pcs
換刀時間sec2sec2sec2sec
移動速度
X軸移動m/min606060
Y軸移動m/min282828
Z軸移動m/min282828
X/Y/Z切削進給速度mm/min1~150001~150001~15000
操作系統/FANUC  / SIEMENS
主軸驅動馬達kw11/18.5  /    9/21.2
X驅動馬達kw3.0 / 3.1
Y驅動馬達kw3.0 / 3.1
Z驅動馬達kw3.0 / 3.1
潤滑冷卻系統
潤滑系統/自動潤滑自動潤滑自動潤滑
冷卻系統/噴水冷卻噴水冷卻噴水冷卻
精確度
X軸定位精度mm0.03mm（光柵0.01mm）0.03mm（光柵0.01mm）0.03mm（光柵0.01mm）
Y/Z軸定位精度mm0.0150.0150.015
重復定位精度mm0.0150.0150.015
機械規格
氣壓需求kg/cm2666
高度mm310031003100
占地面積mm6700 x 2850mm8720 x 285010600 x 2850
重量T10.512.514.7



加工實例：


普拉迪數控機床重型高精度復合立式型材加工中心PDE

普拉迪數控機床重型高精度復合立式型材加工中心PDE
