設備操作 | PIC系列主軸定位設置

來源：PRATIC 普拉迪 點擊數：23645次 更新時間：2023-09-19

在加工過程中，當主軸進行刀具交換時，使主軸停在一個固定不變的位置上，從而保證刀柄上的鍵槽對正主軸端面上的定位塊。

當我們在更換了主軸或者主軸電機后需要重新設定主軸定位，還有一種就是客戶在加工中輕微的碰撞導致主軸定位發生偏移，這時就要對主軸定位進行重新設定。以普拉迪PIC系列型材復合加工中心為例，具體操作如下：



1

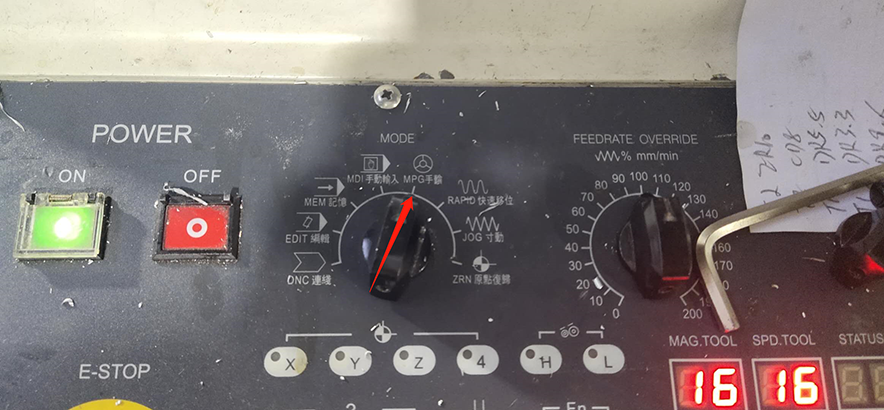

模式開關選擇“手輪”方式

2

①M(fèi)DI方式下輸入“M19”→啟動

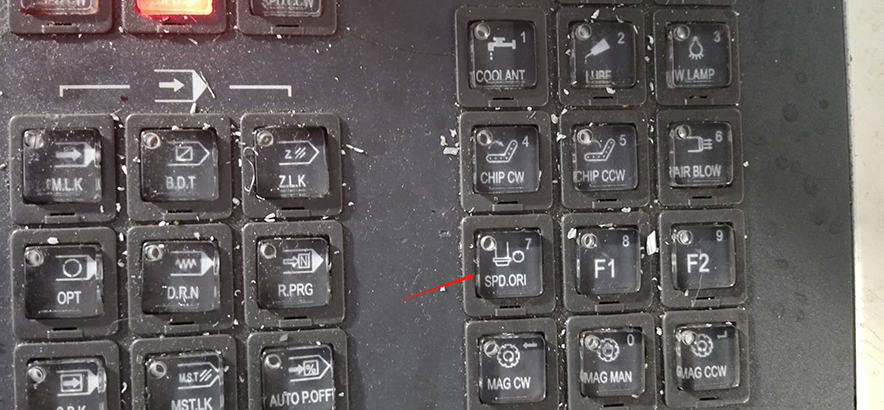

②按亮如上圖箭頭的按鍵

③主軸進行定位,此時將能看出定位偏向左還是右

3

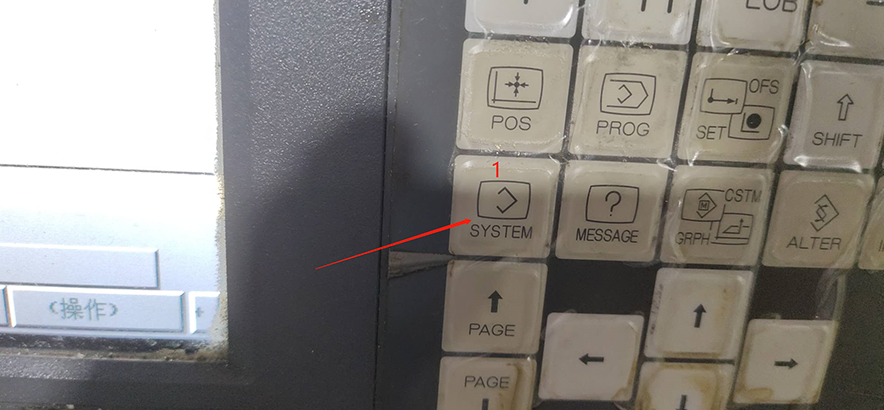

選擇上圖按鍵（SYSTEM）

4

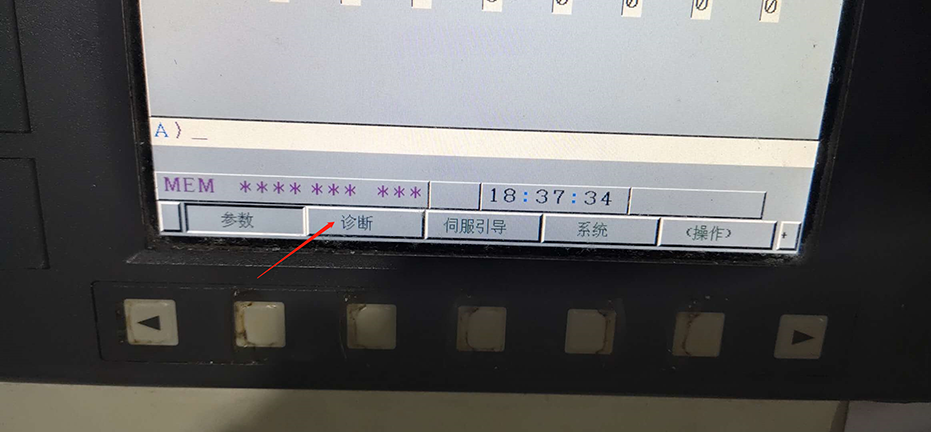

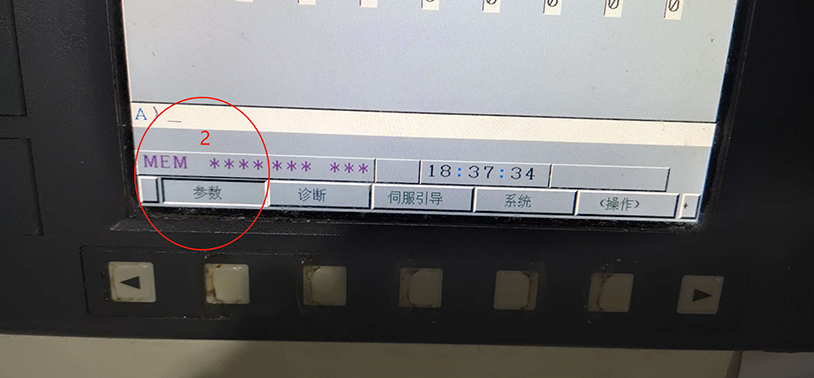

選擇“診斷”

5

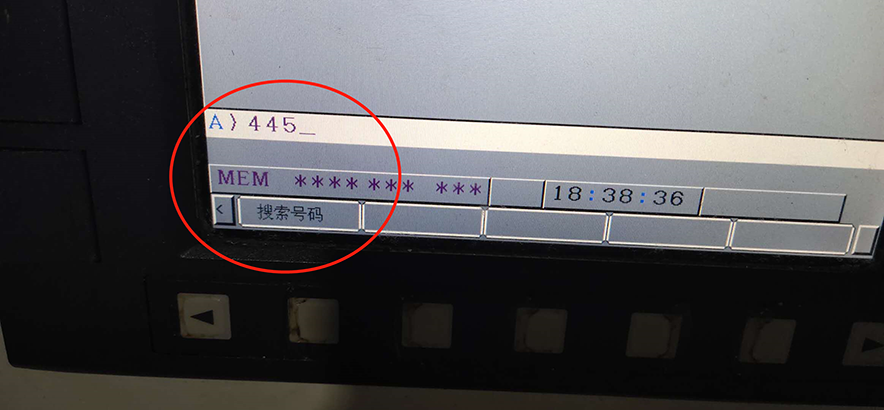

輸入“445”→“搜索號碼”

6

手動輕微轉動主軸，診斷參數445是否有數值顯示？如果沒有將進行下面參數設定

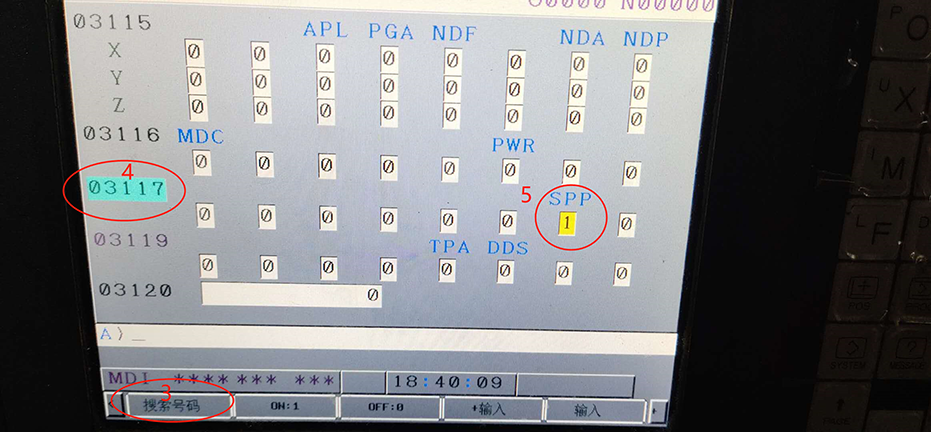

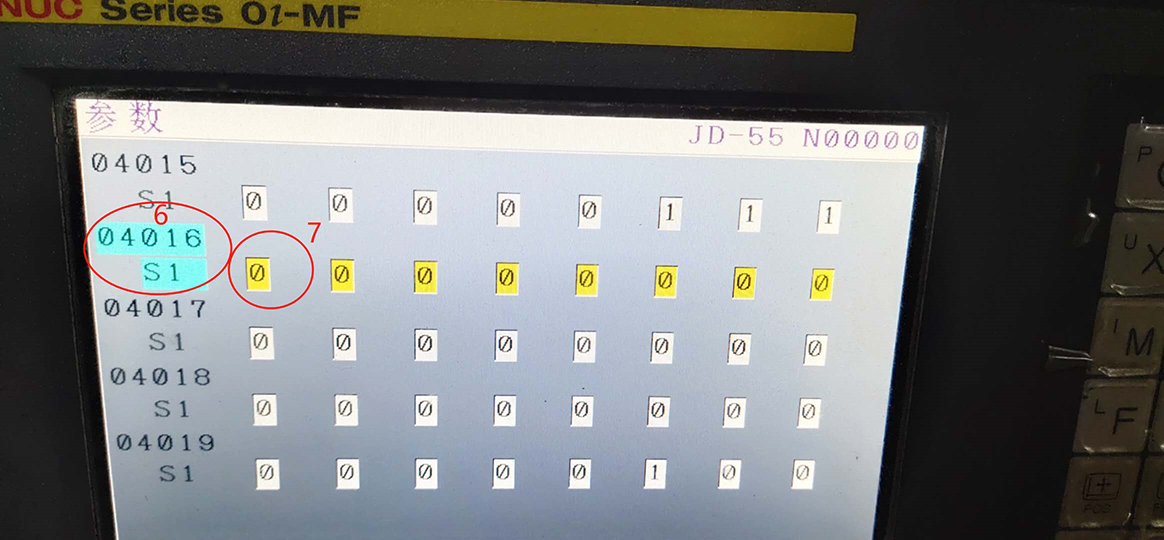

3117#1為1   4016#7為0

7

轉動主軸445是否出現數值

8

手動轉主軸與刀爪卡位垂直

9

把445的數值抄到4077處，定位即可完成

10

執行第2步的操作
